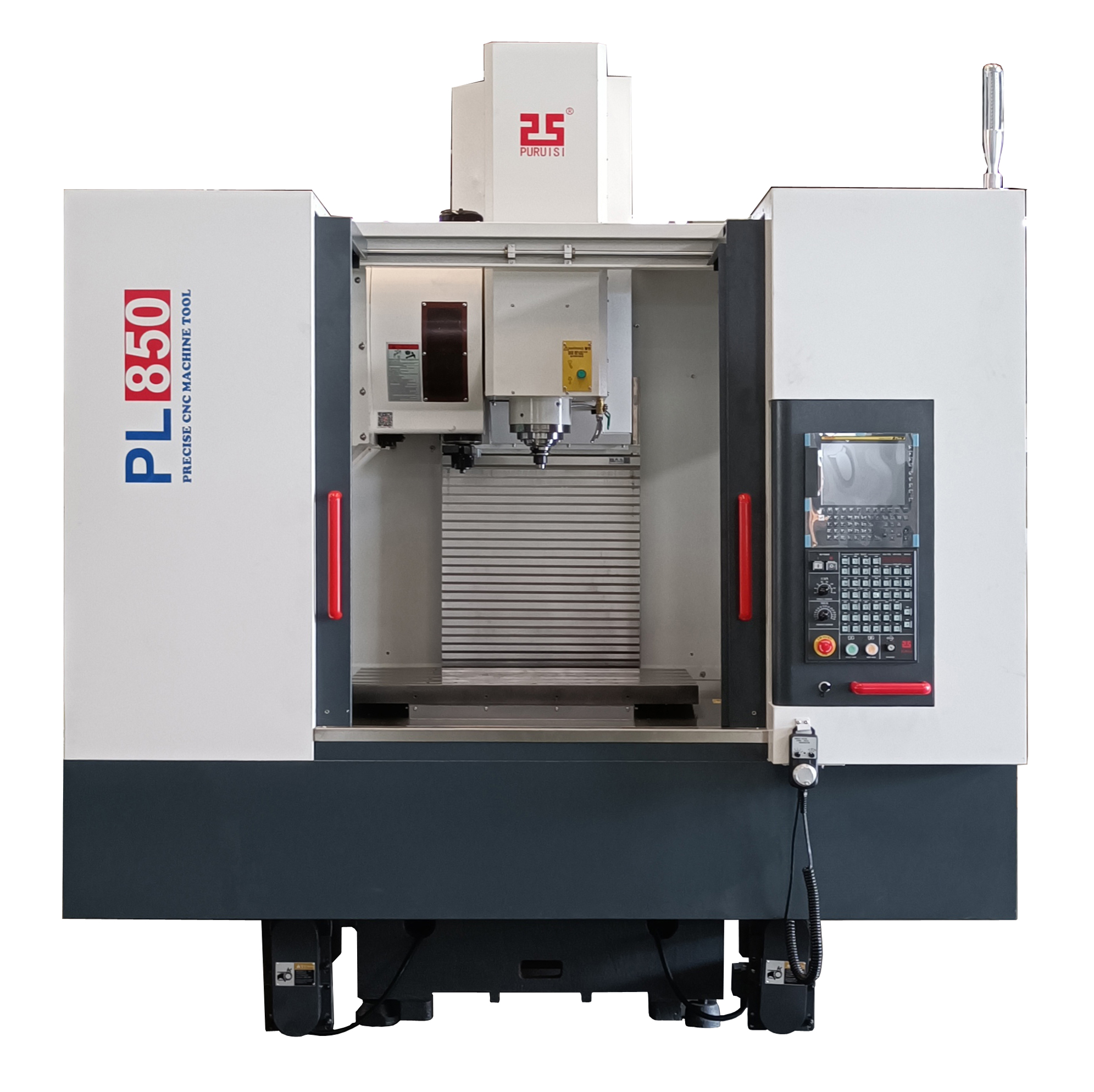

PL850立式加工中心
|
序號 |
項 目 |
PL850立式加工中心 |
|
|
工作臺 |
|
|
1 |
工作臺面積 |
500×1000 mm |
|
2 |
T型槽 |
5-18×100 mm |
|
3 |
工作臺最大承重 |
800 kg |
|
|
行程 |
|
|
4 |
X坐標（縱向）行程 |
800 mm |
|
5 |
Y坐標（橫向）行程 |
520 mm |
|
6 |
Z坐標（垂向）行程 |
600 mm |
|
7 |
主軸端面到工作臺表面距離 |
150-750 mm |
|
8 |
主軸中心線到立柱導軌表面距離 |
576 mm |
|
|
主軸 |
|
|
9 |
主軸轉速范圍 |
40-10000 rpm（可選12000rpm） |
|
10 |
主軸孔錐度 |
BT40（可選直聯） |
|
11 |
主軸電機功率 |
7.5/11（可選11/15）（連續/30分鐘）kW |
|
|
進給 |
|
|
12 |
X、Y軸快速移動 |
36 m/min |
|
13 |
Z軸快速移動 |
36 m/min |
|
14 |
切削進給速度（X、Y、Z） |
2-20000 mm/min |
|
|
刀庫 |
|
|
15 |
刀庫形式 |
圓盤式 |
|
16 |
刀庫容量 |
24把 |
|
17 |
最大刀具直徑 |
Φ78 mm |
|
18 |
最大刀具長度 |
300 mm |
|
19 |
最大刀具重量 |
8 kg |
|
20 |
換刀時間 |
約2.0 sec（T-T） |
|
21 |
選刀方式 |
預選 |
|
|
動力源 |
|
|
22 |
機床電氣總?cè)萘?/font> |
20 kVA |
|
23 |
氣壓要求 |
5.5 bar |
|
24 |
冷卻泵流量 |
120L/min |
|
|
機床尺寸 |
|
|
25 |
機床外型尺寸 |
2500×2660×2600 mm |
|
26 |
機床重量（約） |
5900 kg |
|
27 |
機床防護罩 |
全封閉 |
|
|
精度 |
|
|
28 |
X、Y、Z定位精度（ISO230-2全長） |
0.008 mm |
|
29 |
X、Y、Z重復定位精度（ISO230-2） |
0.004 mm |
